衬氟视镜用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备最理想的选择。
二、性能参数：
公称通径 （DN） 25～100 mm
公称压力 （PN） 1.6 Mpa
适用温度 -20～120 ℃
三、结构与材料：
|
序号
|
名 称
|
材 料
|
|
序号
|
名 称
|
材 料
|
|
1
|
镜片压板
|
ZG25
|
4
|
镜 片
|
钢化玻璃
|
|
2
|
视镜体
|
ZG25
|
5
|
衬 垫
|
耐酸石棉板
|
|
3
|
衬里层
|
F46
|
|
|
|

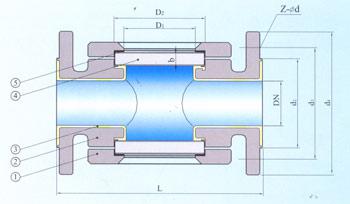

四、安装尺寸图：
|
通 径 (DN)
|
镜片规格
D2×b
|
D1
|
d2
|
d3
|
d4
|
L
|
Z-Φd
|
重量(kg)
|
|
DN25
|
80×15
|
60
|
65
|
85
|
115
|
230
|
4-Φ14
|
7
|
|
DN32
|
80×15
|
60
|
75
|
100
|
135
|
230
|
4-Φ18
|
8
|
|
DN40
|
100×15
|
80
|
85
|
110
|
145
|
230
|
4-Φ18
|
13
|
|
DN50
|
100×15
|
80
|
100
|
125
|
160
|
230
|
4-Φ18
|
13
|
|
DN65
|
120×15
|
100
|
120
|
145
|
180
|
240
|
4-Φ18
|
15
|
|
DN80
|
120×15
|
100
|
135
|
160
|
195
|
240
|
4-Φ18
|
16
|
|
DN100
|
140×15
|
120
|
155
|
180
|
215
|
240
|
8-M16
|
18
|
|
DN125
|
160×20
|
145
|
185
|
210
|
245
|
250
|
8-Φ18
|
24
|
|
DN150
|
180×20
|
165
|
200
|
240
|
280
|
300
|
8-Φ23
|
33
|
