CQB氟塑料磁力泵

一、概  述:
  CQB型氟塑料磁力泵是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。

    CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造无泄漏车间无泄漏工厂,实现安全、文明生产的理想用泵。

二、工作原理:
    磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了跑、冒、滴、漏问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

三、产品特点:
    CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

四、泵的轴封:
    CQB氟塑料磁力泵最大的优势就是采用内外磁力间接驱动,完全取消了传统离心式泵的轴封,内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离,从而真正达到了零泄漏输送,对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心,真正避免了使用过程中的维护工作。

五、用  途:
    本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

六、使用温度: -20℃~120℃  (超过100度时部分 主件需选耐高温PFA材质)

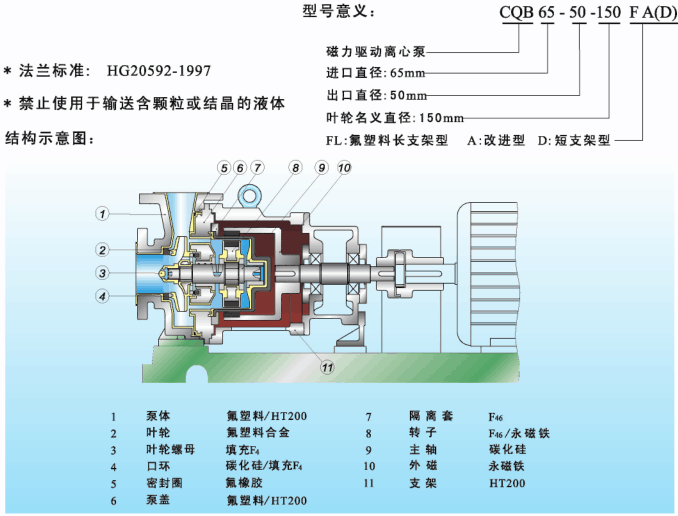

七、结构与材料示图:





 八、性能参数表:


规格型号

流量

扬程

汽蚀余量

转速

口径 (mm)

电机
功率

重量
(kg)

安装
尺寸

(m3/h)

(m)

(m)

(r/min)

进口

出口

CQB16-12-50F

0.3

2.5

9

2900

16

12

25w

5



0.6

2

0.9

1.8

CQB15-15-65F

0.6

3.5

6

2900

15

15

180w

7

0.8

3.2

1

3.5

CQB20-15-75F

1.3

7.4

6

2900

20

15

180w

8

1.6

7

2

6

CQB25-20-100F

2.1

11

6

2900

25

20

370w

12

2.5

10.5

2.9

10

CQB32-20-110F

3

14

6

2900

32

20

550w

18



5.5

13

6

10

CQB40-25-120F

3.8

17

5

2900

40

25

750w

35

6.3

15

7.5

13

CQB40-25-160F

3

34

5

2900

40

25

3kw

50

6.3

32

8

28

CQB40-40-100F

3.5

12

5

2900

40

40

550w

20

6

11

6.8

9

CQB40-40-125F

3.5

20

3.7

2900

40

40

1.1kw

40



6.5

17.5

7.8

14

CQB50-32-125F

7.5

22

3.5

2900

50

32

1.5kw

45



12

20

15

18.5

CQB50-32-160F

6

34

5

2900

50

32

4kw

70



12.5

32

15

25

CQB65-50-150F

15

27

4

2900

65

50

4kw

100

20

25

25

23

CQB65-50-160F

13

34

4

2900

65

50

4kw

100

17.5

32

20

30

CQB65-50-180F

5

41

4

2900

65

50

5.5kw

120

8

38

10

37

CQB50-32-125FL

7.5

22

3.5

2900

50

32

2.2kw

90



12.5

20

15

18.5

CQB50-32-160FL

7.5

34

3.5

2900

50

32

4kw

128

12.5

32

15

30

CQB50-32-200FL

7.5

53

3.5

2900

50

32

7.5kw

210

12.5

50

15

48

CQB65-40-200FL

15

53

4

2900

65

40

11kw

180

25

50

30

47

CQB80-65-125F

30

22

4

2900

80

65

7.5kw

180

50

20

60

18.5

CQB80-65-160FL

30

34

4

2900

80

65

11kw

180

50

32

60

29

CQB80-50-200FL

30

53

4

2900

80

50

18.5kw

250

50

50

60

47

CQB100-80-160FL

60

35

5

2900

100

80

18.5kw

300

100

32

120

28

 注:1、*为标准规格;尽量选用与本表相同或相近的参数,若不在此表范围内,本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管,具体可咨询公司技术部门

十二、安装示意图:

注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<100℃,金属泵的使用温度<100℃,输送吸入压力不大于 0.2MPa,最大工作压力1.6MPa,密度不大于1600Kg/m 3,粘度不大于30X10-6m2/S的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
