IMD磁力泵

一、概述:

    IMD泵属大功率高扬程氟塑料磁力驱动泵,泵的外型及安装尺寸均按ISO国际标准设计制造,所有规格均为电机直联式,由中间支架支撑,结构紧凑,拆卸方便,主要部件采用钢衬F46,泵体强度高,采用高性能磁性材料“钕铁硼”做内外磁体,隔离套采用进口非金属材料制成,大大降低了磁涡流损耗,可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动,内外磁体间用隔离套完全隔离,使泵腔处于完全封闭状态,从而完全杜绝了滴漏现象,绝不污染使用场地,特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵卓越的性能、低廉的价格,已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象。

二、设计特点:
    IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上,进一步加强了对泵体结构的改良,采用后拉式结构,一人便可轻松进行内部日常检修和零件更换,无需拆卸管道,其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平。
    取消了轴封、整机都由稳定的静密封代替传统的动密封,利用磁力耦合间接驱动进行介质得输送。泵隔套整体采用高强度碳纤维材料制成,完全消除了磁涡流对泵的影响,并且在机组运行过程中,绝不会因部件碰撞产生火花,特别适宜在易燃、易爆、有毒的场所中使用。彻底消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

三、操作原理:
    驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转进行介质的输送。

四、泵体结构:
    泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。



五、性能与参数表:

型    号

流量(m3/h)

扬 程
(m)

汽蚀余量
(m)

转 速
(r/min)

口径Ø (mm)

电机功率
(Kw)

进口

出口

IMD40-25-130FA

21

3

2900

40

25

3

6

20

3

2900

3

8

18

3

2900

3

IMD40-25-140FA

4

27

3

2900

40

25

3

6

30

3

2900

3

8

28

3

2900

3

IMD40-25-150FA

31

3

2900

40

25

3

6

30

3

2900

3

8

28

3

2900

3

IMD40-25-160F

4

35

3

2900

40

25

3

6

34

3

2900

3

8

32

3

2900

3

IMD40-25-165FA

4

37

2900

40

25

3

6

36

3

2900

3

8

34

3

2900

3

IMD40-25-170FA

4

40

3

2900

40

25

4

6

39

3

2900

4

8

36

3

2900

4

IMD40-25-185F

0.7

39

3

2900

40

25

3

1

39

3

2900

3

2

38

3

2900

3

IMD40-25-230F

4

62

2900

40

25

7.5

6

60

3

2900

7.5

10

57

3

2900

7.5

IMD50-40-140F

8

28

3.5

2900

50

40

5.5

15

26

3.5

2900

5.5

20

23

3.5

2900

5.5

IMD50-40-150F

8

32

3.5

2900

50

40

5.5

15

30

3.5

2900

5.5

20

27

3.5

2900

5.5

IMD50-40-160F

8

37

3.5

2900

50

40

5.5

15

36

3.5

2900

5.5

20

33

3.5

2900

5.5

IMD50-40-165F

8

40

3.5

2900

50

40

5.5

15

39

3.5

2900

5.5

20

36

3.5

2900

5.5

IMD50-32-200F

7

52

3.5

2900

50

32

7.5

12.5

50

3.5

2900

7.5

15

47

3.5

2900

7.5

IMD50-32-195F

5

51

3.5

2900

50

32

7.5

7

50

3.5

2900

7.5

10

48

3.5

2900

7.5

IMD65-50-120F

20

21

4.0

2900

65

50

5.5

30

15

4.0

2900

5.5

35

12

4.0

2900

5.5

IMD65-50-130F

20

20

4.0

2900

65

50

5.5

30

19

4.0

2900

5.5

35

17

4.0

2900

5.5

IMD65-50-165F

20

35

4.0

2900

65

50

7.5

30

33

4.0

2900

7.5

35

30

4.0

2900

7.5

IMD65-40-200F

15

52

4.0

2900

65

40

11

25

50

4.0

2900

11

35

45

4.0

2900

11

IMD80-65-120F

35

19

4.0

2900

80

65

11

60

17

4.0

2900

11

70

13

4.0

2900

11

IMD80-65-140F

35

28

4.0

2900

80

65

11

60

25

4.0

2900

11

70

22

4.0

2900

11

IMD80-50-200F

35

52

4.0

2900

80

50

18.5

50

50

4.0

2900

18.5

60

45

4.0

2900

18.5

IMD100-80-160F

60

34

5.0

2900

100

80

30

100

32

5.0

2900

30

120

27

5.0

2900

30

IMD100-80-180F

60

42

5.0

2900

100

80

30

100

40

5.0

2900

30

120

35

5.0

2900

30

IMD125-100-160F

80

22

6.0

2900

125

100

30

120

20

6.0

2900

30

140

15

6.0

2900

30

IMD125-100-200F

100

40

6.0

2900

125

100

37

120

37

6.0

2900

37

160

32

6.0

2900

37

注:如用户所需参数不在此表范围,我厂可根据用户要求予以调整或咨询技术服务(025-58577667)

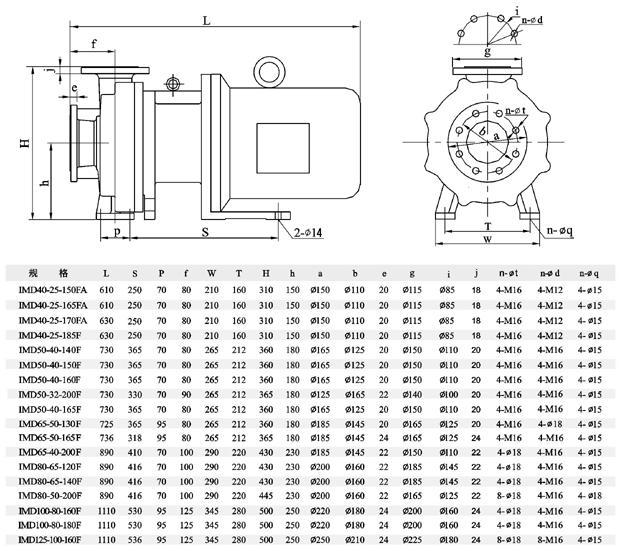

六、安装尺寸图:
