一、产品概述：
单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、技术参数：
流量：0-150m3/h；
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：20-135MM；
温度：-15-200℃
三、型号意义：
G 35-1
G - G系列螺杆泵
35 - 螺杆名义直径(mm)
1 - 表示一级泵

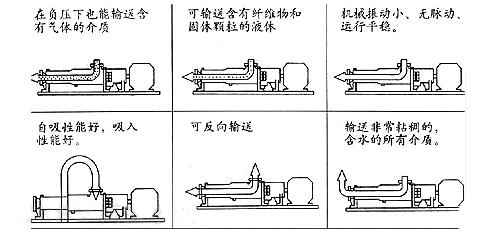

四、G型单螺杆泵安装简图：
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。
G型单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。
五、G型单螺杆泵使用范围：
1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。
2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化：各种粘调浆、乳化液、各种软膏化装品等的输送。
5、食品罐头业：各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业：各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
7、建筑工业：水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。

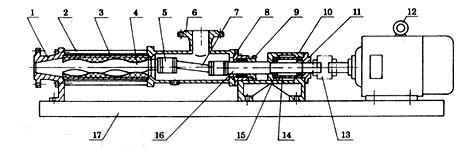

六、G型单螺杆泵结构图：
|
1 出料腔
|
2 拉杆
|
3 螺杆胶套
|
4 螺杆轴
|
5 万向节总成
|
6 吸入口体
|
|
7 连节轴
|
8 填料器
|
9 填料压盖
|
10 轴承座
|
11 轴承盖
|
12 电机
|
|
13 连轴器
|
14 轴套
|
15 轴承
|
16 传动主轴
|
17 底座
|
|
七、、G型螺杆泵固定转速时的性能参数：
|
型 号
|
流量
|
压力
|
允许最
|
电机
|
必需汽
|
进口法
|
出口法
|
允许颗
|
允许纤
|
|
(m3/h)
|
(Mpa)
|
高转数
|
功率
|
蚀余量
|
兰通径
|
兰通径
|
粒直径
|
维长度
|
|
|
|
(r/min)
|
(kw)
|
(m)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
|
G20-1
|
0.8
|
0.6
|
960
|
0.75
|
4
|
25
|
25
|
1.5
|
25
|
|
G20-2
|
1.2
|
1.5
|
|
G25-1
|
2
|
0.6
|
960
|
1.5
|
40
|
32
|
2
|
30
|
|
G25-2
|
1.2
|
2.2
|
|
G30-1
|
5
|
0.6
|
960
|
2.2
|
50
|
40
|
2.5
|
35
|
|
G30-2
|
1.2
|
3
|
|
G35-1
|
8
|
0.6
|
960
|
3
|
65
|
50
|
3
|
40
|
|
G35-2
|
1.2
|
4
|
|
G40-1
|
12
|
0.6
|
960
|
4
|
80
|
65
|
3.8
|
45
|
|
G40-2
|
1.2
|
5.5
|
|
G50-1
|
14
|
0.6
|
720
|
5.5
|
4.5
|
100
|
80
|
5
|
50
|
|
G50-2
|
1.2
|
7.5
|
|
G60-1
|
30
|
0.6
|
720
|
11
|
5
|
125
|
100
|
6
|
60
|
|
G60-2
|
1.2
|
15
|
|
G70-1
|
38
|
0.6
|
720
|
11
|
150
|
125
|
8
|
70
|
|
G70-2
|
1.2
|
18.5
|
|
G85-1
|
56
|
0.6
|
630
|
15
|
150
|
150
|
10
|
80
|
|
G85-2
|
1.2
|
30
|
|
G105-1
|
100
|
0.6
|
500
|
30
|
200
|
200
|
15
|
110
|
|
G105-2
|
1.2
|
55
|
|
G135-1
|
150
|
0.6
|
400
|
45
|
250
|
250
|
20
|
150
|
|
G135-2
|
1.2
|
90
|
八、G型螺杆泵使用注意事项：
1、开机前必先确定运转方向，不得反转。
2、严禁在无介质情况下空运转，以免损坏定子。
3、新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管子钳板动几转后才可起动。
4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或深剂进行冲洗，防止阻塞，以免下次起动困难。
5、冬季应排除积液，防止冻裂。
6、使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或调换油封。
7、在运行中如发生异常情况，应立即停车检查原因，排除故障。
