YW型无堵塞液下排污泵 主要描述:
一、产品概述
YW型无堵塞液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、产品特点
1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2。机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4、泵结构紧凑，体积小，移动方便，安装简单。
5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。
6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。
7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。
三、主要用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

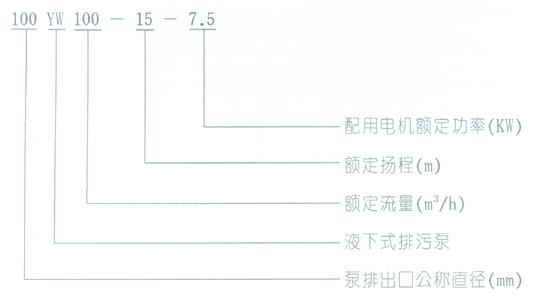

四、型号意义
五、YW型无堵塞潜水排污泵性能参数
|
序号
|
型 号
|
口径
|
流量
|
扬程
|
功率
|
转速
|
效率
|
|
mm
|
m3/h
|
m
|
KW
|
r/min
|
%
|
|
1
|
25 YW 8-22-1.1
|
25
|
8
|
22
|
1.1
|
2900
|
38.5
|
|
2
|
32 YW 12-15-1.1
|
32
|
12
|
15
|
1.1
|
2900
|
40
|
|
3
|
40 YW 15-15-1.5
|
40
|
15
|
15
|
1.5
|
2900
|
45.1
|
|
4
|
40 YW 15-30-2.2
|
40
|
15
|
30
|
2.2
|
2900
|
48
|
|
5
|
50 YW 20-7-0.75
|
50
|
20
|
7
|
0.75
|
2900
|
54
|
|
6
|
50 YW 10-10-0.75
|
50
|
10
|
10
|
0.75
|
2900
|
56
|
|
7
|
50 YW 20-15-1.5
|
50
|
20
|
15
|
1.5
|
2900
|
55
|
|
8
|
50 YW 15-25-2.2
|
50
|
15
|
25
|
2.2
|
2900
|
56
|
|
9
|
50 YW 25-20-2.2
|
50
|
25
|
20
|
2.2
|
2900
|
56
|
|
10
|
50 YW 18-30-3
|
50
|
18
|
30
|
3
|
2900
|
58
|
|
11
|
50 YW 25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
12
|
50 YW 20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
13
|
65 YW 25-15-2.2
|
65
|
25
|
15
|
2.2
|
2900
|
52
|
|
14
|
65 YW 37-13-3
|
65
|
37
|
13
|
3
|
2900
|
55
|
|
15
|
65 YW 25-30-4
|
65
|
25
|
30
|
4
|
2900
|
58
|
|
16
|
65 YW 30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
17
|
65 YW 35-50-11
|
65
|
35
|
50
|
11
|
2900
|
60
|
|
18
|
65 YW 35-60-15
|
65
|
35
|
60
|
15
|
2900
|
63
|
|
19
|
80 YW 40-7-2.2
|
80
|
40
|
7
|
2.2
|
1450
|
52
|
|
20
|
80 YW 43-13-3
|
80
|
43
|
13
|
3
|
2900
|
50
|
|
21
|
80 YW 40-15-4
|
80
|
40
|
15
|
4
|
2900
|
57
|
|
22
|
80 YW 65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
23
|
100 YW 80-10-4
|
100
|
80
|
10
|
4
|
1450
|
62
|
|
24
|
100 YW 110-10-5.5
|
100
|
110
|
10
|
5.5
|
1450
|
66
|
|
25
|
100 YW 100-15-7.5
|
100
|
100
|
15
|
7.5
|
1450
|
67
|
|
26
|
100 YW 80-20-7.5
|
100
|
80
|
20
|
7.5
|
1450
|
68
|
|
27
|
100 YW 100-25-11
|
100
|
100
|
25
|
11
|
1450
|
65
|
|
28
|
100 YW 100-30-15
|
100
|
100
|
30
|
15
|
1450
|
66
|
|
29
|
100 YW100-35-18.5
|
100
|
100
|
35
|
18.5
|
1450
|
65
|
|
30
|
125 YW 100-15-11
|
125
|
100
|
15
|
11
|
1450
|
62
|
|
31
|
125 YW 130-20-15
|
125
|
130
|
20
|
15
|
1450
|
63
|
|
32
|
150 YW 145-9-7.5
|
150
|
145
|
9
|
7.5
|
1450
|
63
|
|
33
|
150 YW 180-15-15
|
150
|
180
|
15
|
15
|
1450
|
65
|
|
34
|
150 YW 180-20-18.5
|
150
|
180
|
20
|
18.5
|
1450
|
75
|
|
35
|
150 YW 180-25-22
|
150
|
180
|
25
|
22
|
1450
|
76
|
|
36
|
150 YW 130-30-22
|
150
|
130
|
30
|
22
|
1450
|
75
|
|
37
|
150 YW 180-30-30
|
150
|
180
|
30
|
30
|
1450
|
73
|
|
38
|
150 YW 200-30-37
|
150
|
200
|
30
|
37
|
1450
|
70
|
|
39
|
150 YW 160-45-37
|
150
|
160
|
37
|
37
|
1450
|
70
|
|
40
|
200 YW 300-7-11
|
200
|
300
|
7
|
11
|
980
|
73
|
|
41
|
200 YW 250-11-15
|
200
|
250
|
11
|
15
|
980
|
74
|
|
42
|
200 YW 250-15-18.5
|
200
|
250
|
15
|
18.5
|
1450
|
72
|
|
43
|
200 YW 400-10-22
|
200
|
400
|
10
|
22
|
1450
|
76
|
|
44
|
200 YW 400-13-30
|
200
|
400
|
13
|
30
|
1450
|
73
|
|
45
|
200 YW 300-15-22
|
200
|
300
|
15
|
22
|
1450
|
73
|
|
46
|
200 YW 250-22-30
|
200
|
250
|
22
|
30
|
1450
|
71
|
|
47
|
200 YW 350-25-37
|
200
|
350
|
25
|
37
|
1450
|
75
|
|
48
|
200 YW 400-30-55
|
200
|
400
|
30
|
55
|
1450
|
70
|
|
49
|
250 YW 600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
50
|
250 YW 600-12-37
|
250
|
600
|
12
|
37
|
1450
|
78
|
|
51
|
250 YW 600-15-55
|
250
|
600
|
15
|
55
|
1450
|
75
|
|
52
|
250 YW 600-20-55
|
250
|
600
|
20
|
55
|
1450
|
73
|
|
53
|
300 YW 500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
54
|
300 YW 800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
55
|
300 YW 600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
56
|
300 YW 800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
57
|
300 YW 950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
58
|
300 YW 1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
59
|
350 YW 1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
60
|
350 YW 1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
61
|
350 YW 1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
62
|
350 YW 1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
63
|
350 YW 1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
64
|
400 YW 2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
65
|
400 YW 1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
66
|
400 YW 1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
67
|
400 YW 1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
68
|
400 YW 1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
69
|
500 YW 2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
70
|
500 YW 2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
71
|
500 YW 2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
72
|
500 YW 2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
注：1、*为标准规格;尽量选用与本表相同或相近的参数，若不在此表范围内，本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管，具体可咨询公司技术部门025-51932999
