用 途:
本产品广泛运用于输送酸碱、有机溶剂、强氧化剂等腐蚀性介质。适用温度:-20℃~120℃。
设计特点:
FYH型氟塑料合金液下泵是长轴立式离心泵,其接触液体部分全部由氟塑料合金模压成型工艺制造,具有耐腐蚀范围广、效率高、重量轻 ,不需灌液即能抽送、维修方便等特点。

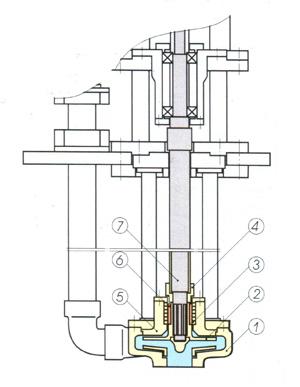

结构与材料:
|
|
|
|
|
泵 体
|
F46/氟塑料合金
|
|
叶 轮
|
F46/氟塑料合金
|
|
填 料
|
填充聚四氟乙烯
|
|
紧固螺母
|
F46、45#钢
|
|
泵 盖
|
F46/氟塑料合金
|
|
轴 套
|
碳化硅
|
|
泵 轴
|
F46、45#钢
|
|
型号意义:
50FYH-25
50 表示泵进口直径是 50 mm YH 表示液下泵
F 表示材质为氟塑料 25 表示扬程是 25 m
型号及参数:
|
型 号
|
流 量
|
扬 程
|
转 速
|
功 率 (kw)
|
效 率
|
伸入容器长度(m)
|
(m3/h)
|
(m)
|
(r/min)
|
轴功率
|
电机功率
|
(%)
|
25FYH-25
|
7.2
|
25
|
2900
|
1.6
|
3
|
45
|
0.5, 1, 1.5
|
40FYH-25
|
14.4
|
25
|
2900
|
2.2
|
4
|
45
|
0.5, 1, 1.5
|
50FYH-25
|
25
|
25
|
2900
|
2.5
|
4
|
54
|
0.5, 1, 1.5
|
65FYH-25
|
32
|
25
|
2900
|
3.8
|
5.5
|
64
|
0.5, 1, 1.5
|
80FYH-25
|
50
|
25
|
2900
|
5.2
|
7.5
|
64
|
0.5, 1, 1.5
|
注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。您的需求就是我们的追求!
|
