一、ZX自吸泵产品概述
ZX系列自吸泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。
二、ZX自吸泵应用范围
1、自吸泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、自吸泵装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的
良好机具。
3、不锈钢自吸泵适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度、含固量可达30%以下。不同液体可采用不同材质。分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、
icr18ni12m02ti。
4、自吸泵可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的最理想配套泵种。
三、ZX自吸泵结构简图
序号
|
部件名称
|
序号
|
部件名称
|
|
1
|
进口接管
|
5
|
叶轮
|
2
|
进口单向阀
|
6
|
机械密封
|
3
|
出水接管
|
7
|
轴承座
|
4
|
泵体
|
8
|
泵轴
|

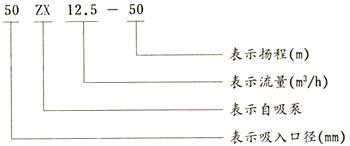

四、ZX型自吸泵型号意义
五、ZX自吸泵性能参数表
型号
|
流量Q
|
扬程
|
吸程
|
转速
|
自吸性能
|
功率(Kw)
|
(m 3 /h)
|
(L/s)
|
(m)
|
(m)
|
(r/min)
|
(min/5m)
|
轴功率
|
电机功率
|
25ZX3.2-32
|
3.2
|
0.9
|
32
|
6.5
|
2900
|
1.8
|
0.8
|
1.5
|
40ZX6.3-20
|
6.3
|
1.8
|
20
|
6.5
|
2900
|
1.9
|
0.87
|
1.5
|
40ZX10-40
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX15-12
|
15
|
4.2
|
12
|
6.5
|
2900
|
2.4
|
1.1
|
1.5
|
50ZX18-20
|
18
|
5
|
20
|
6.5
|
2900
|
1.9
|
1.8
|
2.2
|
50ZX12.5-32
|
12.5
|
3.5
|
32
|
6.5
|
2900
|
1.5
|
2.1
|
3
|
50ZX20-30
|
20
|
5.6
|
30
|
6.5
|
2900
|
1.5
|
2.6
|
4
|
50ZX14-35
|
14
|
3.9
|
35
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX10-40
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX12.5-50
|
12.5
|
3.5
|
50
|
6.5
|
2900
|
1.4
|
4.3
|
5.5
|
50ZXZX15-60
|
15
|
4.2
|
60
|
6.5
|
2900
|
1.3
|
6.2
|
7.5
|
50ZX20-7.5
|
20
|
5.6
|
7.5
|
6.5
|
2900
|
1.3
|
9.8
|
11
|
65ZX30-15
|
30
|
8.3
|
15
|
6.5
|
2900
|
2
|
1.9
|
3
|
65ZX25-32
|
25
|
6.9
|
32
|
6
|
2900
|
1.5
|
4.4
|
5.5
|
80ZX35-13
|
35
|
9.7
|
13
|
6
|
2900
|
3.4
|
1.9
|
3
|
80ZX43-17
|
43
|
12
|
17
|
6
|
2900
|
1.8
|
3.1
|
4
|
80ZX40-22
|
40
|
11.1
|
22
|
6
|
2900
|
1.9
|
4.4
|
5.5
|
80ZX50-25
|
50
|
13.9
|
25
|
6
|
2900
|
1.5
|
5.2
|
7.5
|
80ZX50-32
|
50
|
13.9
|
32
|
6
|
2900
|
1.5
|
6.8
|
7.5
|
80ZX60-55
|
60
|
16.7
|
55
|
6
|
2900
|
1.5
|
15
|
18.5
|
80ZX60-70
|
60
|
16.7
|
70
|
6
|
2900
|
1.2
|
20.1
|
22
|
100ZX100-20
|
100
|
27.8
|
20
|
6
|
2900
|
1.8
|
7.8
|
11
|
100ZX100-40
|
100
|
27.8
|
40
|
6
|
2900
|
1.8
|
16.3
|
22
|
100ZX100-65
|
100
|
27.8
|
65
|
6
|
2900
|
1.8
|
27.7
|
30
|
100ZX70-75
|
70
|
19.4
|
75
|
6
|
2900
|
1.8
|
24.3
|
30
|
150ZX170-55
|
170
|
47.2
|
55
|
5
|
2900
|
1.8
|
39.2
|
45
|
150ZX170-65
|
170
|
47.2
|
65
|
5
|
2900
|
1.3
|
46.3
|
55
|
150ZX160-80
|
160
|
44.4
|
80
|
5
|
2900
|
1.2
|
53.6
|
55
|
200ZX400-32
|
400
|
111.1
|
32
|
5
|
1450
|
2
|
52.1
|
55
|
200ZX280-63
|
280
|
77.8
|
63
|
5
|
1450
|
1.5
|
73.9
|
90
|
200ZX350-65
|
350
|
97.2
|
65
|
5
|
1450
|
1.5
|
97.2
|
110
|
250ZX550-32
|
550
|
152.8
|
32
|
5
|
1450
|
2
|
72.3
|
75
|
250ZX400-50
|
400
|
111.1
|
50
|
5
|
1450
|
2
|
80
|
90
|
250ZX450-55
|
450
|
125
|
55
|
5
|
1450
|
2
|
102.1
|
110
|
250ZX400-75
|
400
|
111.1
|
75
|
5
|
1450
|
1.5
|
125.6
|
132
|
300ZX600-32
|
600
|
166.7
|
32
|
5
|
1450
|
2
|
79.2
|
90
|
300ZX500-50
|
500
|
138.9
|
50
|
5
|
1450
|
2
|
104.6
|
110
|
300ZX550-55
|
550
|
152.8
|
55
|
5
|
1450
|
2
|
117.6
|
132
|
六、ZX自吸泵适应范围
流 量:3.2~550m3/h
扬 程:12~80m
电机功率:0.75~132kw
口 径:25~300mm
吸 程:5~6.5m
七、自吸泵故障原因及解决方法
故障现象
|
原因分析
|
排除方法
|
ZX自吸泵不出水
|
1.泵壳内未加储液或储液不足
|
1.加足储液
|
2.吸入管路漏气
|
2.检查并排除漏气现象
|
3.转速太低
|
3.调整转速
|
4.吸程太高或吸入管路过长
|
4.降低吸程或缩短吸入管路
|
5.机械密封泄漏量过大
|
5.修复或更换
|
6.吸入管路气体不能从出口排出
|
6.使之排出
|
ZX自吸泵杂音和振动较大
|
1.底脚不稳
|
1.加固
|
2.泵轴弯曲
|
2.更换或校正
|
3.汽蚀现象
|
3.调整工况
|
4.轴承磨损严重
|
4.更换
|
5.进口管路内有杂物
|
5.清除杂物
|
6.泵与电动机两者主轴不同心
|
6.调整同轴度
|
ZX自吸泵出水量不足
|
1.叶轮流道与吸入管被堵塞
|
1.排除堵塞物
|
2.叶轮或叶轮密封磨损严重
|
2.更换口环
|
3.功率不足或转速太低
|
3.加足功率、调至额定转速
|
ZX自吸泵轴功率消耗过大
|
1.流量过大
|
1.升高出口压力
|
2.转速太高
|
2.适当降低
|
3.泵轴弯曲或叶轮卡碰
|
3.更换或校正
|
4.泵内流道堵塞或被卡住
|
4.排队堵塞物
|
|
|
订货须知:
一、①产品名称与自吸泵型号②自吸泵口径③自吸泵扬程(m)④自吸离心泵流量⑤自吸离心泵电机功率(KW)⑥自吸离心泵转速(r/min)⑦自吸离心泵电压〔V〕⑧自吸离心泵吸程(m)⑨自吸离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的自吸离心泵产品型号,请按自吸离心泵型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
