无负压变频恒压供水设备

一、型无负压变频恒压供水设备产品概述

无负压供水设备又称为变频供水设备，是由最高端的变频控制柜和多台不锈钢离心泵并联而成的性能高效的供水设备系统。该类型的无负压供水设备由于它在泵房里面有比较大的水箱，所以对于市政自来水管网压力偏低、满足不了用户的用水量及压力，也就是对供水质量要求比较高的环境合适。由于无负压供水设备在运行过程中特别是在用水高峰时期对自来水管网的压力影响非常小，所以无负压供水设备得到自来水单位的认可，目前无负压供水设备得到了大量的应用。

无负压供水设备主用使用于直接串接于自来水管网上的场合，既可解决渗、冒、滴、漏水和二次污染等问题，又可充分利用市政管网原来压力，尤其适用于小区居民楼生活用水。
　　无负压变频恒压供水设备可以采用水位、压力、变频调速等多种控制方式，满足不同用户的需求，防止蓄水池二次污染、运行时不对市政管网产生负压、充分利用市政管网压力等诸多优点使得变频供水设备成为新一代具代表性的环保节能供水设备，深受广大用的好评。
二、无负压供水设备产品特点
1、无负压变频供水设备无需建水池、节能、节资无负压给水设备经济卫生、节能效果显著、实践证明：使用无负压给水设备可节能50%以上的兴建水池费用，与其它给水设备相比，可节省20%～40%。

2、无负压变频供水设备安装简单、节省占地面积小无负压变频供水设备既可配置卧式稳流罐，亦可配置立式稳流罐。两种稳流罐具有不同的特点：卧式稳流罐占据空间小：立式稳流罐占据面积小。稳流罐的制造，检测均符合GB150 《钢制压力容器》的规定，但因罐内不储存压缩气体，所以不须列入压力容器德管路范畴。罐的内壁采用了先进的“841环氧聚酰胺食品容器内壁涂料"、防腐，产品符合国家食品卫生标准。

3、无负压供水设备用途广泛、适应性强无负压变频供水设备可作生活给水，也可作消防供水、可配置任意型号的水泵，当设备用于消防时，宜配备消防专用水泵。

4、无负压供水设备功能全、智能化程度高无负压变频供水设备采用了先进的变频控制技术，具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下进行信号报警，自检、故障判断等、还根据用水量的高低自动调节给水流量。

5、无负压供水设备产品先进、质量可靠无负压变频供水设备使用的配件，经过了诸多生产厂家的筛选，具有可靠的质量保证，产品中的关键零部件，如：电机、水泵轴承、变频器、断路器、接触器、继电器等采用了国际、国内优质名牌产品。

6、无负压变频恒压供水设备个性化设计、独树一帜无负压供水设备可根据自来水管网压力稳定情况，配置小型气压罐，避免水泵频繁启动，以延长设备使用寿命，其蓄能、稳压性能更加显著。

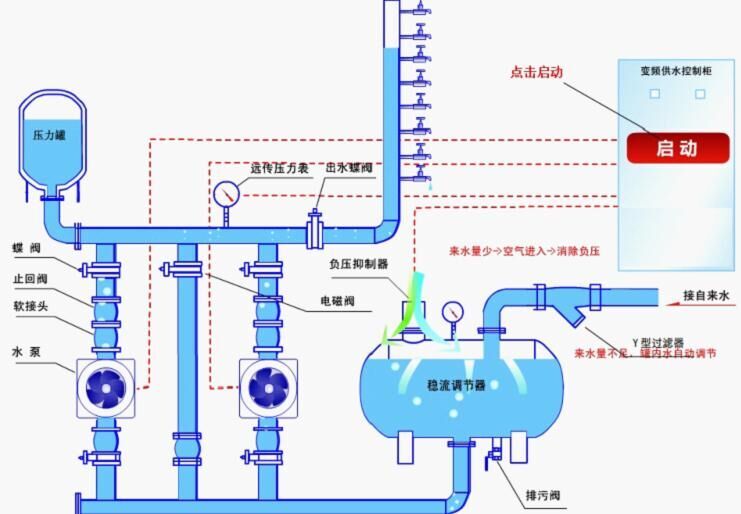

四、WFG无负压变频供水设备工作原理图

五、恒压供水设备工作条件

1、环境温度：0－40℃
2、空气相对湿度：≤85％（20±5℃时）
3、介质温度：4－70℃
4、供电电：380V（+5％.－10％）

六、无负压恒压供水设备主要用途

1.新建住宅区、办公楼等生活用水。

2.低层自来水压力不能满足要求的消防用水。
3.改造原有的气压供水设备，可以充分利用原有的气压供水罐。
4 已经建好水池的，可以采用无负压设备和水池共用的供水设备，进一步节能。
5.自来水厂的大型中间加压泵站。
6.工矿企业的生产生活用水等。
7.各种循环水系统

七、无负压供水设备选型参考表：

产品型号	总流量(m3)	扬程（m)	单泵功率(Kw)	进水口径	出水口径	适用楼层	适用户型
产品型号	总流量(m3)	扬程（m)	单泵功率(Kw)	进水口径	出水口径	适用楼层	适用户型
WFG—8—32—2	8	32	0.75	DN50	DN40	5-8层	30-50户
WFG—8—64—2	8	64	1.5	DN50	DN40	9-12层	30-50户
WFG—8—80—2	8	80	2.2	DN50	DN40	13-18层	30-50户
WFG—16—36—2	16	36	2.2	DN65	DN50	5-8层	50-100户
WFG—16—54—2	16	54	2.2	DN65	DN50	9-12层	50-100户
WFG—16—72—2	16	72	3	DN65	DN50	13-16层	50-100户
WFG—16—90—2	16	90	4	DN65	DN50	17-22层	50-100户
WFG—16—108—2	16	108	4	DN65	DN50	23-28层	50-100户
WFG—32—34—2	32	34	3	DN80	DN65	5-8层	100-200户
WFG—32—57—2	32	57	5.5	DN80	DN65	9-12层	100-200户
WFG—32—80—2	32	80	7.5	DN80	DN65	13-18层	100-200户
WFG—32—92—2	32	92	7.5	DN80	DN65	19-22层	100-200户
WFG—32—115—2	32	115	11	DN80	DN65	23-30层	100-200户
WFG—40—34—2	40	34	4	DN100	DN80	5-8层	200-350户
WFG—40—56—2	40	56	5.5	DN100	DN80	9-12层	200-350户
WFG—40—80—2	40	80	7.5	DN100	DN80	13-16层	200-350户
WFG—40—92—2	40	92	11	DN100	DN80	17-20层	200-350户
WFG—40—115—2	40	115	11	DN100	DN80	21-26层	200-350户
WFG—40—138—2	40	138	15	DN100	DN80	27-30层	200-350户
WFG—64—39—2	64	39	5.5	DN125	DN100	5-8层	350-500户
WFG—64—67—2	64	67	11	DN125	DN100	9-16层	350-500户
WFG—64—95—2	64	95	15	DN125	DN100	17-20层	350-500户
WFG—64—109—2	64	109	15	DN125	DN100	21-26层	350-500户
WFG—64—137—2	64	137	18.5	DN125	DN100	27-30层	350-500户
说明：表中数据为常规参数，受现场条件及建设方委托等因素，据实调整

无负压供水设备订货须知:

一、①产品名称与无负压变频供水设备型号②无负压供水设备管径③无负压供水设备扬程（m）④无负压供水设备流量⑤无负压供水设备泵电机功率（KW）⑥恒压供水设备泵转速（r/min）⑦无负压供水设备泵电压〔V〕⑧无负压供水设备材质（m）⑨变频供水设备是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的无负压供水设备产品型号，请按无负压供水设备型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我公司技术专家为您审核把关。
