一、概述：
IMD泵属大功率高扬程氟塑料磁力驱动泵，泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，内外磁体间用隔离套完全隔离，使泵腔处于完全封闭状态，从而完全杜绝了滴漏现象，绝不污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵卓越的性能、低廉的价格，已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象。
二、设计特点：
IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上，进一步加强了对泵体结构的改良，采用后拉式结构，一人便可轻松进行内部日常检修和零件更换，无需拆卸管道，其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平。
取消了轴封、整机都由稳定的静密封代替传统的动密封，利用磁力耦合间接驱动进行介质得输送。泵隔套整体采用高强度碳纤维材料制成，完全消除了磁涡流对泵的影响，并且在机组运行过程中，绝不会因部件碰撞产生火花，特别适宜在易燃、易爆、有毒的场所中使用。彻底消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
三、操作原理：
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转进行介质的输送。
四、泵体结构：
泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、安全节能。
五、性能与参数表：
|
型 号
|
流量(m3/h)
|
扬 程
(m)
|
汽蚀余量
(m)
|
转 速
(r/min)
|
口径Ø (mm)
|
电机功率
(Kw)
|
|
进口
|
出口
|
|
IMD40-25-130FA
|
4
|
21
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
20
|
3
|
2900
|
3
|
|
8
|
18
|
3
|
2900
|
3
|
|
IMD40-25-140FA
|
4
|
27
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
30
|
3
|
2900
|
3
|
|
8
|
28
|
3
|
2900
|
3
|
|
IMD40-25-150FA
|
4
|
31
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
30
|
3
|
2900
|
3
|
|
8
|
28
|
3
|
2900
|
3
|
|
IMD40-25-160F
|
4
|
35
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
34
|
3
|
2900
|
3
|
|
8
|
32
|
3
|
2900
|
3
|
|
IMD40-25-165FA
|
4
|
37
|
3
|
2900
|
40
|
25
|
3
|
|
6
|
36
|
3
|
2900
|
3
|
|
8
|
34
|
3
|
2900
|
3
|
|
IMD40-25-170FA
|
4
|
40
|
3
|
2900
|
40
|
25
|
4
|
|
6
|
39
|
3
|
2900
|
4
|
|
8
|
36
|
3
|
2900
|
4
|
|
IMD40-25-185F
|
0.7
|
39
|
3
|
2900
|
40
|
25
|
3
|
|
1
|
39
|
3
|
2900
|
3
|
|
2
|
38
|
3
|
2900
|
3
|
|
IMD40-25-230F
|
4
|
62
|
3
|
2900
|
40
|
25
|
7.5
|
|
6
|
60
|
3
|
2900
|
7.5
|
|
10
|
57
|
3
|
2900
|
7.5
|
|
IMD50-40-140F
|
8
|
28
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
26
|
3.5
|
2900
|
5.5
|
|
20
|
23
|
3.5
|
2900
|
5.5
|
|
IMD50-40-150F
|
8
|
32
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
30
|
3.5
|
2900
|
5.5
|
|
20
|
27
|
3.5
|
2900
|
5.5
|
|
IMD50-40-160F
|
8
|
37
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
36
|
3.5
|
2900
|
5.5
|
|
20
|
33
|
3.5
|
2900
|
5.5
|
|
IMD50-40-165F
|
8
|
40
|
3.5
|
2900
|
50
|
40
|
5.5
|
|
15
|
39
|
3.5
|
2900
|
5.5
|
|
20
|
36
|
3.5
|
2900
|
5.5
|
|
IMD50-32-200F
|
7
|
52
|
3.5
|
2900
|
50
|
32
|
7.5
|
|
12.5
|
50
|
3.5
|
2900
|
7.5
|
|
15
|
47
|
3.5
|
2900
|
7.5
|
|
IMD50-32-195F
|
5
|
51
|
3.5
|
2900
|
50
|
32
|
7.5
|
|
7
|
50
|
3.5
|
2900
|
7.5
|
|
10
|
48
|
3.5
|
2900
|
7.5
|
|
IMD65-50-120F
|
20
|
21
|
4.0
|
2900
|
65
|
50
|
5.5
|
|
30
|
15
|
4.0
|
2900
|
5.5
|
|
35
|
12
|
4.0
|
2900
|
5.5
|
|
IMD65-50-130F
|
20
|
20
|
4.0
|
2900
|
65
|
50
|
5.5
|
|
30
|
19
|
4.0
|
2900
|
5.5
|
|
35
|
17
|
4.0
|
2900
|
5.5
|
|
IMD65-50-165F
|
20
|
35
|
4.0
|
2900
|
65
|
50
|
7.5
|
|
30
|
33
|
4.0
|
2900
|
7.5
|
|
35
|
30
|
4.0
|
2900
|
7.5
|
|
IMD65-40-200F
|
15
|
52
|
4.0
|
2900
|
65
|
40
|
11
|
|
25
|
50
|
4.0
|
2900
|
11
|
|
35
|
45
|
4.0
|
2900
|
11
|
|
IMD80-65-120F
|
35
|
19
|
4.0
|
2900
|
80
|
65
|
11
|
|
60
|
17
|
4.0
|
2900
|
11
|
|
70
|
13
|
4.0
|
2900
|
11
|
|
IMD80-65-140F
|
35
|
28
|
4.0
|
2900
|
80
|
65
|
11
|
|
60
|
25
|
4.0
|
2900
|
11
|
|
70
|
22
|
4.0
|
2900
|
11
|
|
IMD80-50-200F
|
35
|
52
|
4.0
|
2900
|
80
|
50
|
18.5
|
|
50
|
50
|
4.0
|
2900
|
18.5
|
|
60
|
45
|
4.0
|
2900
|
18.5
|
|
IMD100-80-160F
|
60
|
34
|
5.0
|
2900
|
100
|
80
|
30
|
|
100
|
32
|
5.0
|
2900
|
30
|
|
120
|
27
|
5.0
|
2900
|
30
|
|
IMD100-80-180F
|
60
|
42
|
5.0
|
2900
|
100
|
80
|
30
|
|
100
|
40
|
5.0
|
2900
|
30
|
|
120
|
35
|
5.0
|
2900
|
30
|
|
IMD125-100-160F
|
80
|
22
|
6.0
|
2900
|
125
|
100
|
30
|
|
120
|
20
|
6.0
|
2900
|
30
|
|
140
|
15
|
6.0
|
2900
|
30
|
|
IMD125-100-200F
|
100
|
40
|
6.0
|
2900
|
125
|
100
|
37
|
|
120
|
37
|
6.0
|
2900
|
37
|
|
160
|
32
|
6.0
|
2900
|
37
|
|
注：如用户所需参数不在此表范围，我厂可根据用户要求予以调整或咨询技术服务(025-58577667)
|

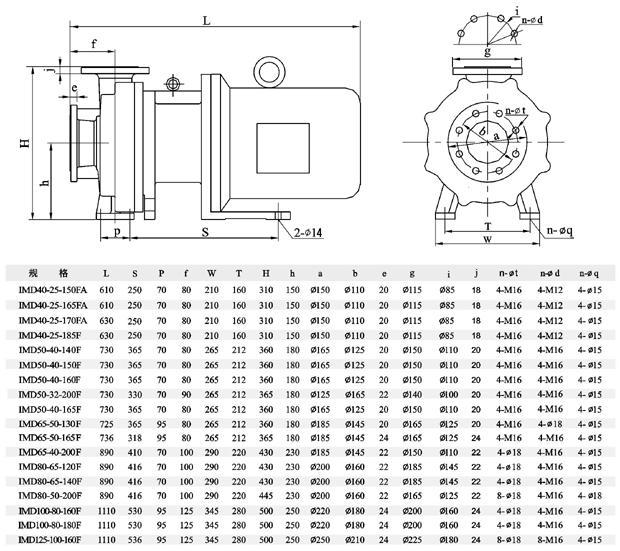

六、安装尺寸图：
