管道离心泵

ISG、ISW、ISWD、IRG、GBL、GB、GRG、IHG、YG 单级单吸管道离心泵系列单级单吸管道离心泵,适用热水、高温耐腐蚀化工泵、油泵。该系列管道泵产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

 管道泵主要用途:
 1. 单级单吸管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
 2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
 3. GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
 4. IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
 5. YG立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
 6. IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
 7. ISGD、IRGD、GBL、GB、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。

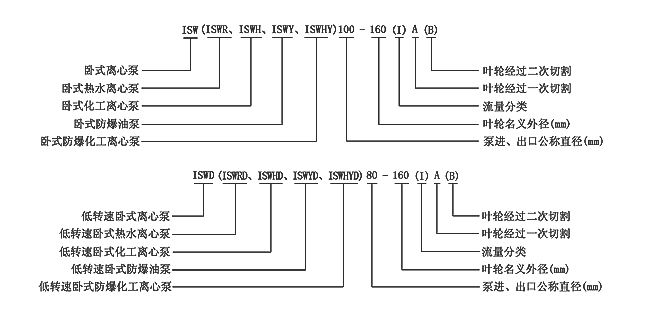

一、卧式管道泵型号示意图

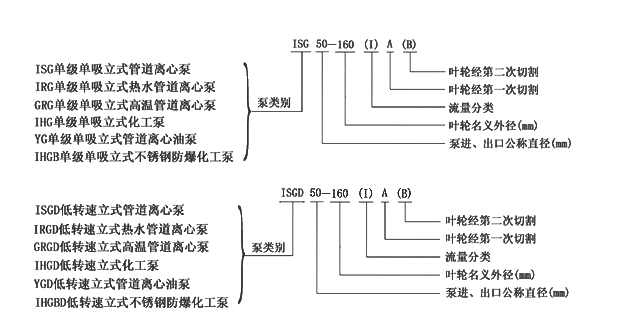

二、立式管道泵型号示意图

管道泵工作条件:
 1. 吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
 2. 环境温度<40℃,相对湿度<40%。
 3. 所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm

注:如果用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。
特点:
 1. 泵进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
 2. 叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
 3. 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
 4. 安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
 5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
 6. 可根据管路布置的要求采用泵的竖式和横式安装。
